Kvalitet vazduha - klimerko, sensor community

[banisha]

Zato ćemo poručiti sa Alija



[djalf]

Da, meni su rekli isto 15k, zaista previše i ako misle da im se raširi mreža moraće malo da porade na ceni. Delovi ne koštaju više od 30-40e.
sensor.community zato ima mnogo više senzora jer nisu alavi kao ovi naši.
Meni danas stigao senzor za PM2.5 i onaj drugi mali za temperaturu, vlažnost i pritisak, čekam ostalo pa da sklapam.



[djalf]

Stigli svi delovi, na žalost ovaj BME280 mi ne radi jer je u stvari BMP280, senzor je više pravougaonik i jeftiniji je, pokazuje mi -145C, ovakav je stigao (mada je na slikama bio BME280):


A BME280 koji treba je ovakav:

Sad moram da poručim opet, trebalo bi da je ovaj (zadnja stavka BME280 3.3V):

1.8-5V GY-BME280 5V BMP280 5V BMP280-3.3V precision altimeter atmospheric pressure BMP280 sensor module - AliExpress 502

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



[djalf]

Postavio ga ovako pa kad dodje BME280 dodacu ga:
https://maps.sensor.community/#16/44.2306/21.2202



[nightshadow]

Koji senzor si uzeo za pm cestice, PMS5003 ili 7003?



[GhostFace]

Da li i dalje važi spisak delova koji se poručuju sa ovog linka? ili postoji nešto novije?

Prečistač vazduha

Na mom Lite modelu mislim da za mesec dana istice radni vek filtera, a juce sam ga bas cistio, bukvalno je kao nov, mozda 1mm prasine bilo na njemu, cak bih rekao da je vise prasine bilo u perforaciji kucista. E sad, iako imam spreman rezervni filter, zanima me kako se manifestuje signalizacija...

forum.benchmark.rs



[djalf]

Koji senzor si uzeo za pm cestice, PMS5003 ili 7003?

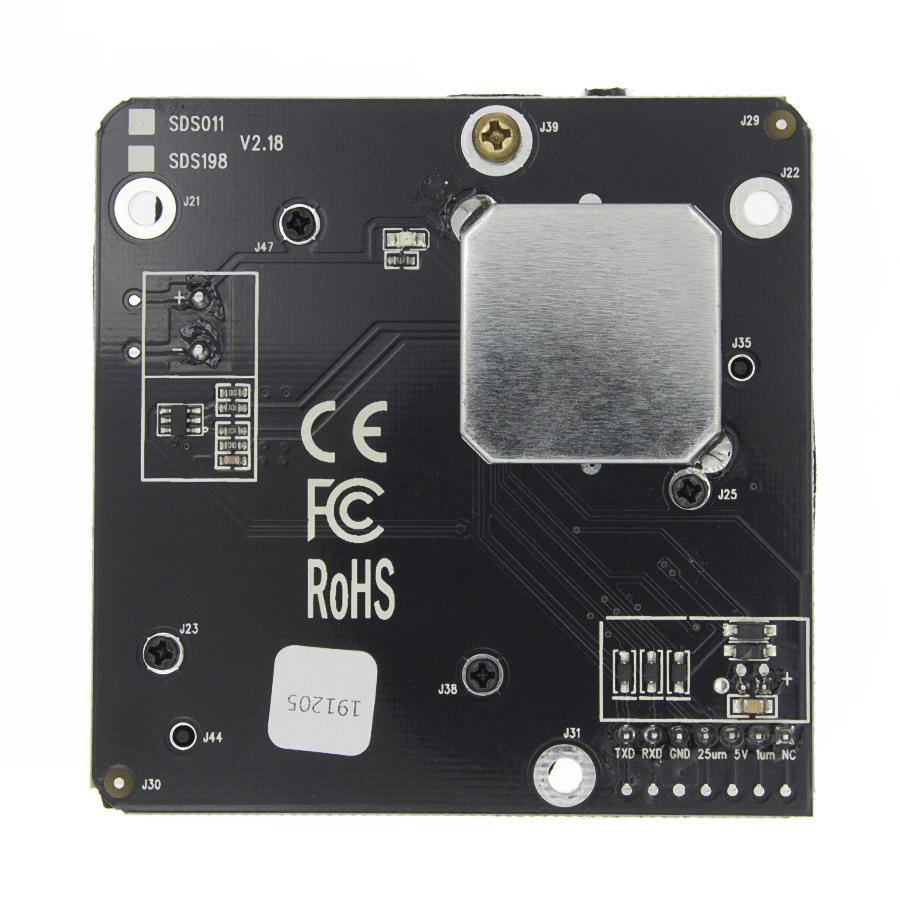

SDS011

Nova PM sensor SDS011 High precision laser pm2.5 air quality detection sensor module Super dust dust sensors, digital output - AliExpress 502

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

Sve sa spiska osim BME280, naveo gore koji treba ili sacekajte da stigne pa kad montiram da budemo sigurni da taj radi. Zice moze 20 ili 30cm, ove od 15 su kratke jer ne bi mogao BME280 senzor da dohvati crevo sa leve strane pa cu da ga stavim na desni otvor.

Inace sam otvore zatvorio komarnikom da ne ulaze bube.



[djalf]

Ubačen na xeco sajt, preglednije je:

xEco Vazduh - Zagađenost vazduha u Srbiji i regionu u realnom vremenu

Pratite kvalitet vazduha/zraka i zagaÄenje u Srbiji, Makedoniji, Crnoj Gori, Bosni i Hercegovini, Hrvatskoj i Sloveniji - PM2.5, PM10, SO2, NO2 i O3. Pregledajte Evropski indeks kvaliteta vazduha i uporedite sa zakonskim granicama i preporukama Svetske zdravstvene organizacije. Saznajte...

xeco.info

One dve cevi krivine su 200din, 75 fi valjda. Sam sensor je 7cm sirok i taman upada kao saliven.
Sve ukupno 3100din.



[GhostFace]

@djalf Dakle čekamo potvrdu za BME, ovo ostalo je u redu. Gde tu veliku cev (kućište možemo da kupimo)
Molim te slikaj kada ga sastaviš.



[djalf]

Pa ja uzeo na stovaristu gradjevinskog materijala. Vazi slikacu sutra mada nije jos to utegnuto pa ne izgleda bas lepo, kad stigne bme onda zatvaram lepo i sredjujem.
Zaboravih, 3100din su delovi bez punjaca za telefon i usb tip c kabla, to sam imao, to je jos mozda 500din, ne treba jaci od 0,5A adapter.



[djalf]

Senzor na popustu:

Pm2.5 luftqualität erkennung nova sensor sds011 hochpräzises laser modul super staub digital ausgang - AliExpress 502

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



[djalf]

Danas slikao, leva strana je fiksirana sa gumicom jer treba dodati BME senzor mada moze u sredini da se otvori crev. Desno je crevo i tu meri cestice.



[GhostFace]

Jel stigao BME, možemo da poručimo BME280?



[djalf]

Nije još, poručio 20.11. neće to bar do 10.12. da stigne.



[GhostFace]

@djalf Jel ima nekih vesti ?

Inače , ovih dana je nepodnošljivo u gradu..bukvalno se davimo.



[TsarOfZanzibar]

Napolju je za masku, i to ne one n95, nego maske sa filterima.



[djalf]

Stigao ali sam u gužvi i nisam stigao ništa da montiram. Čim uhvatim vreme javljam.

Jeste loš vazduh, nema vetra

xEco Vazduh - Zagađenost vazduha u Srbiji i regionu u realnom vremenu

Pratite kvalitet vazduha/zraka i zagaÄenje u Srbiji, Makedoniji, Crnoj Gori, Bosni i Hercegovini, Hrvatskoj i Sloveniji - PM2.5, PM10, SO2, NO2 i O3. Pregledajte Evropski indeks kvaliteta vazduha i uporedite sa zakonskim granicama i preporukama Svetske zdravstvene organizacije. Saznajte...

xeco.info

Evo kod mene sad, komšija podložio neke Fulde



[jimmytza]

Dobar sajt



[Nidzo]

Ovi iz Klimerka predlažu:

• NodeMCU (Amica, with CP2102 chip)
• Plantower PMS7003 Air Quality Sensor
• Bosch BME280 Temperature/Humidity/Pressure Sensor



[brutos]

Jel pravio neko Klimerko pro verziju? Muku mucim da kupim NO2 i SO2 senzore
Ako neko ima neki info please share



[papadubi123]

Krenuo sam sa sklapanjem klimerka i pošto nigde ne mogu naći odgovor, a nisam toliko vešt sa mikrokontrolerima(prvi put se susrećem sa njima) hajde da ovde postavim pitanje. Sve sam sastavio i odradio posao u arduinu, u serial monitoru mi pokazuje merenja, ali kada dodje deo gde trebam da ga povezem na wifi tu dolazim u problem. Prema uputstvu trebam drzati FLASH dugme na esp kontroleru 2 sekunde i tada bi mi se na telefonu recimo trebala pojaviti KLIMERKO-XXX mreza, ali od toga nema nista. On se konstantno neuspesno povezuje na wifi koji mu nije ni zadat. Da li je neko imao ovaj problem?



[IgorHW]

A dioda da li se upali? Nisam sada siguran, ali moglo bi da ima veze to što si ga priključio na računar i koristiš serijsku vezu koja je potrebna za WiFi.



[papadubi123]

A dioda da li se upali? Nisam sada siguran, ali moglo bi da ima veze to što si ga priključio na računar i koristiš serijsku vezu koja je potrebna za WiFi.

Da, dioda konstantno blinka kao da se povezuje na wifi. U uputsvu stoji da nakon 2 sekunde drzanja flash dugmeta dioda treba da konstantno svetli. Sad sam probao i mimo računara, ista priča...



[tester231]

Juče sam povezivao Klimerko i imao sam istu grešku u Arduino IDE – očitava sve senzore, ali piše 'Connecting to WiFi... Failed'. Kada pritisnem dugme za flash prema uputstvima, ništa se ne dešava. Rešenje sam našao na linku, problem je bio u kodu, pa sam odradio to sa linka (modifikovan firmware) i sa tim sam uspeo da ga podesim.



[papadubi123]

Juče sam povezivao Klimerko i imao sam istu grešku u Arduino IDE – očitava sve senzore, ali piše 'Connecting to WiFi... Failed'. Kada pritisnem dugme za flash prema uputstvima, ništa se ne dešava. Rešenje sam našao na linku, problem je bio u kodu, pa sam odradio to sa linka (modifikovan firmware) i sa tim sam uspeo da ga podesim.

Hvala ti, očigledno je to bio problem. Sad sam uploadovao tvoj firmware i radi!!!



[djalf]

Stigao ali sam u gužvi i nisam stigao ništa da montiram. Čim uhvatim vreme javljam.

Jeste loš vazduh, nema vetra

xEco Vazduh - Zagađenost vazduha u Srbiji i regionu u realnom vremenu

Pratite kvalitet vazduha/zraka i zagaÄenje u Srbiji, Makedoniji, Crnoj Gori, Bosni i Hercegovini, Hrvatskoj i Sloveniji - PM2.5, PM10, SO2, NO2 i O3. Pregledajte Evropski indeks kvaliteta vazduha i uporedite sa zakonskim granicama i preporukama Svetske zdravstvene organizacije. Saznajte...

xeco.info

Evo kod mene sad, komšija podložio neke Fulde


Pogledajte prilog 473990

Konačno ubacih BME280, provereno radi, to je ovaj:

1.8-5V GY-BME280 5V BMP280 5V BMP280-3.3V precision altimeter atmospheric pressure BMP280 sensor module - AliExpress 502

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

verzija BME280 3.3V


E sad šta je problem, senzor ne mogu da dodam na sajt jer ne postoji opcija mada meri, na Grafana svi podaci:

https://api-rrd.madavi.de:3000/grafana/d/GUaL5aZMz/pm-sensors?var-chipID=esp8266-12795554&kiosk=&orgId=1&from=now-5m&to=now&timezone=browser&var-type=BME280&var-query0=sensors&refresh=1m

Na sensor sajtu u sekciji Data mi pokazuje samo BME280 podatke


A na maps samo SDS011 podatke

Map Sensor.Community

Map of air quality sensors in the Sensor.Community network. Visit following URL sensor.community for more information

maps.sensor.community

Totalna konfuzija, pitao tamo na support, neka greška je sigurno. Kada dodajete novi senzor onda ima opcija da se dodaju oba a ja nisam a trebao sam jer sad ne može samo da se doda BME280.



[djalf]

Rešio sam dodavanje BME280 senzora, mora da im se piše na email pa oni dodaju.
