Pozdrav.

Posto volim da pravim razne masine od metala i za obradu metala, reko da podelim sa vama... Svaka kritika i savet dobro dosli :)

Ne znam koliko ste upoznati ali belt grinder se najvise koristi za pravljenje nozeva. Naravno, sluzi za obradu drveta, metala, inoxa itd.

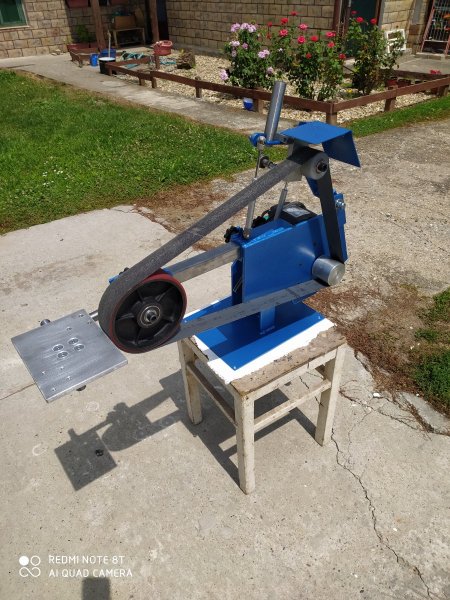

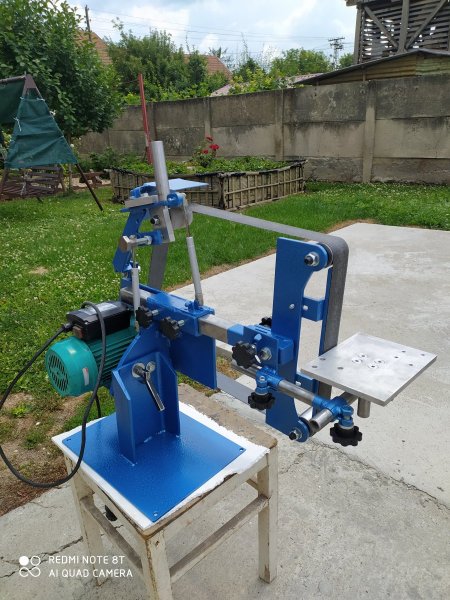

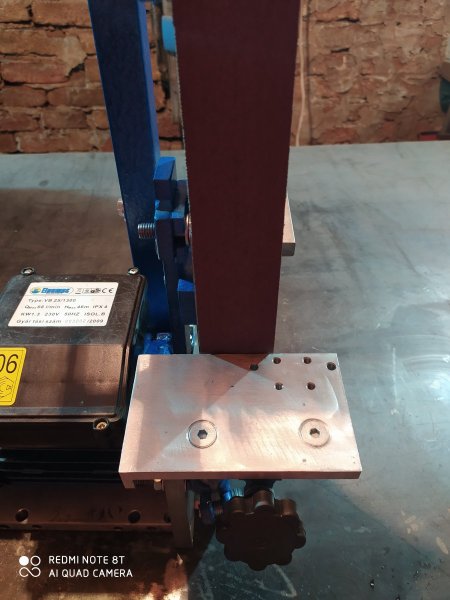

Evo par slika masina koje sam napravio. Nisam profesionalac te i masine nisu profesionalne, ali svaka sledeca masina je bolja i bolja!

Takodje slobodno postavljajte slike ako vi nesto pravite sami :)


Prilozi

  • IMG_20200726_125931.jpg
    296.4 KB · Pregleda: 243
  • IMG_20200726_125956.jpg
    191.3 KB · Pregleda: 208
  • IMG_20200726_130036.jpg
    242.3 KB · Pregleda: 188
  • IMG_20200726_130443.jpg
    325.8 KB · Pregleda: 187
  • IMG_20200726_133949.jpg
    258.8 KB · Pregleda: 183
  • IMG_20200822_195250.jpg
    204.7 KB · Pregleda: 167
  • IMG_20200822_195338.jpg
    137.3 KB · Pregleda: 160
  • IMG_20201101_140835.jpg
    245.9 KB · Pregleda: 160
  • IMG_20201101_140901.jpg
    242.8 KB · Pregleda: 165
  • IMG_20201101_140848.jpg
    260.5 KB · Pregleda: 186
Učlanjen(a)
29.04.2012
Poruke
236
Poena
170
Moja oprema
CPU & Cooler
i9 12900K ft. EK full custom loop
Matična ploča
MSI Z690 Carbon EK-X
RAM
DDR5 32GB XPG 6000MHz
GPU
Asus Strix RTX 2080 Super
Storage
1TB Samsung 980 Pro ft. 12TB Ultrastar HDD
Zvuk
Hi fi
PSU
Seasonic 760XP Platinum
Kućište
Lian Li O11D
Monitor
2x 32"
Miš & tastatura
Razer Basilisk Ultimate ft. HyperX Alloy Origins Core
Mobilni telefon
iPhone 13 Pro Max
Pristup internetu
  1. Kablovski internet
Svaka cast. Odakle ideja za ove masine?

OP
OP
NemanjaDk93

NemanjaDk93

Tool Maker
Učlanjen(a)
11.10.2011
Poruke
1,817
Poena
225

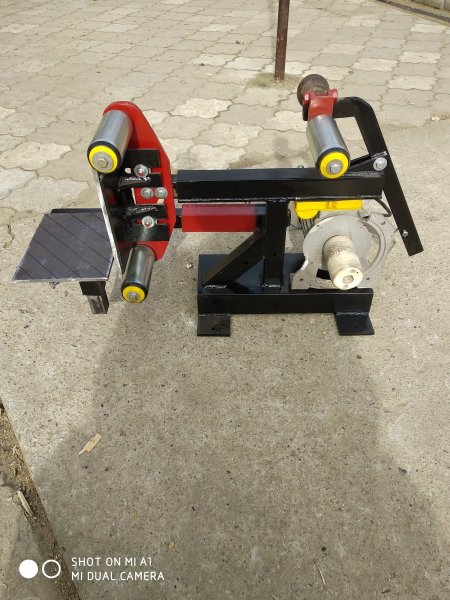

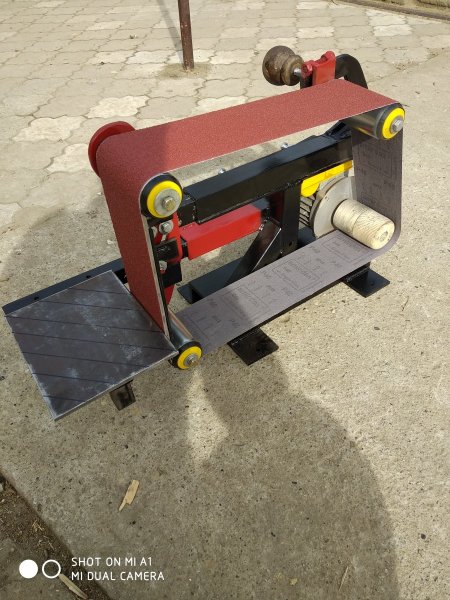

Trebala mi je masina da smirglam metal na odredjen ugao, takodje i da ostrim nozeve i burgije. I gledao sam na netu neku jednostavnu varijantu kako napraviti i reko ajd da probam. Na nasem trzistu ih gotovo nema, Jako slabo su rasprostranjeni. U americi recimo profi grinder kosta od 2000 do 3000 dolara.Ovo mi je prvi pokusaj, bukvalno od otpada sam naravio:


Prilozi

  • IMG_20200223_133353.jpg
    335.4 KB · Pregleda: 186
  • IMG_20200223_133402.jpg
    296.8 KB · Pregleda: 174
  • IMG_20200223_133424.jpg
    327.7 KB · Pregleda: 160
  • IMG_20200223_134022.jpg
    303.9 KB · Pregleda: 149
  • IMG_20200223_134027.jpg
    361.7 KB · Pregleda: 170

CountMike

Old but gold
Učlanjen(a)
01.07.2012
Poruke
9,250
Poena
765
Moja oprema
CPU & Cooler
Ryzen 7 5800x Arctic Liquid Freezer II 360
Matična ploča
Asus Prime x470 Pro
RAM
Kingston 3600
GPU
Gigabyte, AMD Rx 6600
Storage
Samsung 970 Evo Plus, 500GB. Samsung 960 Evo 250GB, SPcc 240GB SSD. Kingston 120GB SSD, Cruical P1 1TB, WD Blue 2TB HDD.
Zvuk
On board Realtek 1220
PSU
660W
Pristup internetu
  1. Mobilni internet
Odlično, lepo je videti takve stvari. Ja sam pre više godina napravio više mašina za obradu drveta. Curkular kome je motor od pannel cutter-a na 5000rpm, Strug za drvo (1m dužine). Kombinovanu ravnjaljku i obradu ivica. Reciprotating testeru i još nekoliko komada. Dok sam zidao kuću sve je to dobro došlo, napravio gomilu vrata, prozora kapija i nameštaja sa njima. Sve je to napravljeno od praktično samo polovnih delova i materijala koji nikada nisu ni bili zamošljeni da rade te poslove. Tu ima delova od metalnih stolova i stolica, ograda, metalne bandere, ograde itd. Jedino što me je koštalo su štapovi za varenje i diskovi za sečenje.


vladat1

Čuven
Učlanjen(a)
26.11.2004
Poruke
6,393
Poena
605
Moja oprema
Pristup internetu
  1. Optički internet
Druže svaka čast. Koji motor si stavio ?

  • Like
Reagovanja: PPC
OP
OP
NemanjaDk93

NemanjaDk93

Tool Maker
Učlanjen(a)
11.10.2011
Poruke
1,817
Poena
225
Odlično, lepo je videti takve stvari. Ja sam pre više godina napravio više mašina za obradu drveta. Curkular kome je motor od pannel cutter-a na 5000rpm, Strug za drvo (1m dužine). Kombinovanu ravnjaljku i obradu ivica. Reciprotating testeru i još nekoliko komada. Dok sam zidao kuću sve je to dobro došlo, napravio gomilu vrata, prozora kapija i nameštaja sa njima. Sve je to napravljeno od praktično samo polovnih delova i materijala koji nikada nisu ni bili zamošljeni da rade te poslove. Tu ima delova od metalnih stolova i stolica, ograda, metalne bandere, ograde itd. Jedino što me je koštalo su štapovi za varenje i diskovi za sečenje.
Pa to je super. Kad nemas para a zelis nesto moras da improvizujes😂.


CountMike

Old but gold
Učlanjen(a)
01.07.2012
Poruke
9,250
Poena
765
Moja oprema
CPU & Cooler
Ryzen 7 5800x Arctic Liquid Freezer II 360
Matična ploča
Asus Prime x470 Pro
RAM
Kingston 3600
GPU
Gigabyte, AMD Rx 6600
Storage
Samsung 970 Evo Plus, 500GB. Samsung 960 Evo 250GB, SPcc 240GB SSD. Kingston 120GB SSD, Cruical P1 1TB, WD Blue 2TB HDD.
Zvuk
On board Realtek 1220
PSU
660W
Pristup internetu
  1. Mobilni internet
Pa ruku na srce, popravka i izrada mašina mi je bio primaarni posao nekih 30-35 godina, 25 godina u Kanadi ali tamo sam uglavnom imao super mašinsku radionicu, ovde sam morao sve da improvizujem od praktično odpadaka. Rasturao mašine za veš za motore i ležajeve, čuvao čak i šrafove. Nebi verovao šta sam sve upotrebio, čak i šine za zavese i montažne police, dizalice za kola za podešavanje . Sve može da se upotrebi za nešto a mašti na volju.
Pošto sam većunu života proveo praveći mašine za obradu metala, posle toga mi je nekako gušt rad sa drvetom.

OP
OP
NemanjaDk93

NemanjaDk93

Tool Maker
Učlanjen(a)
11.10.2011
Poruke
1,817
Poena
225
Pa da. Ipak alat je pola zanata, ali nije svako u mogucnosti da kupi profi alat. Zato skelpamo od cega imamo. Daj neke slike tih masina. Mozda se iskorsti ideja😝


vladat1

Čuven
Učlanjen(a)
26.11.2004
Poruke
6,393
Poena
605
Moja oprema
Pristup internetu
  1. Optički internet
da li ti se desi da ispadne kaiš?


CountMike

Old but gold
Učlanjen(a)
01.07.2012
Poruke
9,250
Poena
765
Moja oprema
CPU & Cooler
Ryzen 7 5800x Arctic Liquid Freezer II 360
Matična ploča
Asus Prime x470 Pro
RAM
Kingston 3600
GPU
Gigabyte, AMD Rx 6600
Storage
Samsung 970 Evo Plus, 500GB. Samsung 960 Evo 250GB, SPcc 240GB SSD. Kingston 120GB SSD, Cruical P1 1TB, WD Blue 2TB HDD.
Zvuk
On board Realtek 1220
PSU
660W
Pristup internetu
  1. Mobilni internet
Mala profesionalna tajna. Kaiš najbolje drži i centrira se sam ako bar jedan valjak nije potpuno ravan nego malo ispupčen na sredini tj. kao blago burence, najbolje onaj pogonski.


vladat1

Čuven
Učlanjen(a)
26.11.2004
Poruke
6,393
Poena
605
Moja oprema
Pristup internetu
  1. Optički internet
treba imati i onaj šraf za centriranje

OP
OP
NemanjaDk93

NemanjaDk93

Tool Maker
Učlanjen(a)
11.10.2011
Poruke
1,817
Poena
225

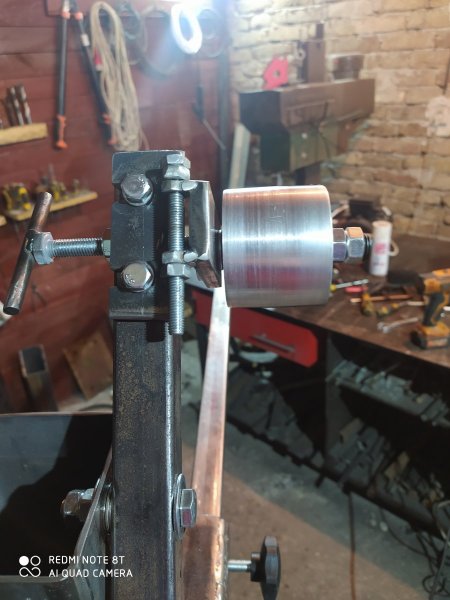

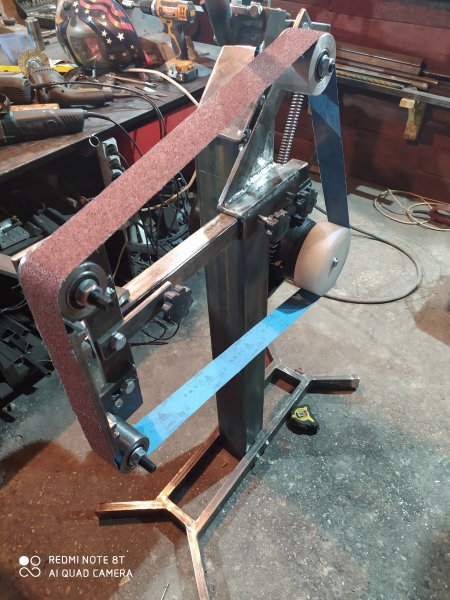

Tako je. Ja uvek taj valjak sto se namesta traka pravim podesivim za gore i dole ali i levo desno i naravno da je malo ovalnog oblika jer je traka stabilnija. I da nije ovalnog oblika traka ne sme da sklizne sa valjaka. Ako traka klizi to znaci da valjci nisu u ravni jedni sa drugima. Bukvalno pola milimetra igra ulogu...

Razlog sto pravim podesiv za levo desno je taj sto se tim eliminise greske pri varenju ili ako rupa za sraf pobegne malo pa valjak nije u ravni sa pogonskim valjkom. Posto ne mogu sve savrseno da napravim, ja napravim tako da se sve podesava i time eliminisem greske :) Znaci taj deo sto sluzi za podesavanje centrirajuceg valjka ja napravim odvojeno od ruke koja je zateze i sa tim srafovima je pomeram levo desno dok ne nastelujem savrseno. Ali i to je odlicna stvar kad neko okrene smer motora zbog lakseg i sigurnijeg ostrenja nozeva, jer traka ne ide isto kad ide prema trebi i od tebe, drugacije se centrira...
Evo par slika na sta mislim:


Prilozi

  • IMG_20200930_194817.jpg
    140 KB · Pregleda: 150
  • IMG_20201002_190411.jpg
    252.5 KB · Pregleda: 145
  • IMG_20210130_113114.jpg
    240.2 KB · Pregleda: 149

miksan

Cenjen
Učlanjen(a)
25.12.2011
Poruke
670
Poena
180
Moja oprema
Laptop
/
Tablet
/
Jednom mi je izmakao sa oglasa industirijski, lepo uradjeno pogotovo ovaj plavi.

OP
OP
NemanjaDk93

NemanjaDk93

Tool Maker
Učlanjen(a)
11.10.2011
Poruke
1,817
Poena
225

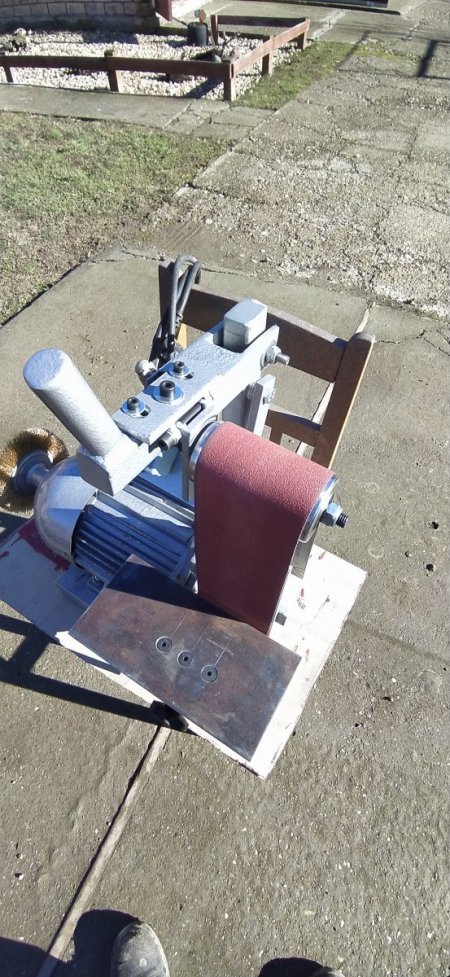

Imam na stanju jos jedan ovakav sivi. Napravio sam da prima traku sirine 100x915mm jer ima svuda da se kupi gotova... I dodao sam onaj dodatak kao za tocilo da moze da se stavlja zica, kamen, polirka po potrebi. Suoer je je nije bas tezak i malo mesta zauzima a radi sve😂


Prilozi

  • IMG_20210130_113114.jpg
    240.2 KB · Pregleda: 124
  • IMG_20210130_113105.jpg
    164.6 KB · Pregleda: 106
  • IMG_20210130_113052.jpg
    142.4 KB · Pregleda: 93
  • IMG_20210130_113048.jpg
    192.8 KB · Pregleda: 87
  • IMG_20210130_113132.jpg
    163.7 KB · Pregleda: 117

CountMike

Old but gold
Učlanjen(a)
01.07.2012
Poruke
9,250
Poena
765
Moja oprema
CPU & Cooler
Ryzen 7 5800x Arctic Liquid Freezer II 360
Matična ploča
Asus Prime x470 Pro
RAM
Kingston 3600
GPU
Gigabyte, AMD Rx 6600
Storage
Samsung 970 Evo Plus, 500GB. Samsung 960 Evo 250GB, SPcc 240GB SSD. Kingston 120GB SSD, Cruical P1 1TB, WD Blue 2TB HDD.
Zvuk
On board Realtek 1220
PSU
660W
Pristup internetu
  1. Mobilni internet
Na prvim slikama je izgledao mnogo veći.

OP
OP
NemanjaDk93

NemanjaDk93

Tool Maker
Učlanjen(a)
11.10.2011
Poruke
1,817
Poena
225
Evo par slicica koliko delova ima obican grinder😂 I bas mi se svidja ta farba tj efekat lak...


Prilozi

  • IMG_20200725_112604.jpg
    188.4 KB · Pregleda: 107
  • IMG_20200725_112602.jpg
    225.2 KB · Pregleda: 116
  • IMG_20200725_112551.jpg
    225 KB · Pregleda: 133

CountMike

Old but gold
Učlanjen(a)
01.07.2012
Poruke
9,250
Poena
765
Moja oprema
CPU & Cooler
Ryzen 7 5800x Arctic Liquid Freezer II 360
Matična ploča
Asus Prime x470 Pro
RAM
Kingston 3600
GPU
Gigabyte, AMD Rx 6600
Storage
Samsung 970 Evo Plus, 500GB. Samsung 960 Evo 250GB, SPcc 240GB SSD. Kingston 120GB SSD, Cruical P1 1TB, WD Blue 2TB HDD.
Zvuk
On board Realtek 1220
PSU
660W
Pristup internetu
  1. Mobilni internet
To je motor od pumpe ?


vladat1

Čuven
Učlanjen(a)
26.11.2004
Poruke
6,393
Poena
605
Moja oprema
Pristup internetu
  1. Optički internet
Sve što si odradio izgleda vrhunski. Posebno mi se dopada ovaj sa čeličnom četkom. Da li si probao nekada na napraviš onaj dodatak kao deo za oštrenje noževa ?

  • Like
Reagovanja: PPC
OP
OP
NemanjaDk93

NemanjaDk93

Tool Maker
Učlanjen(a)
11.10.2011
Poruke
1,817
Poena
225
Koji deo? Onaj na sta stavis noz i podesavas ugao za ostrenje? Nisam, jer je to mnogo jednostavno napraviti i jeftino je tako da mi se ne isplati trositi vreme na to...

OP
OP
NemanjaDk93

NemanjaDk93

Tool Maker
Učlanjen(a)
11.10.2011
Poruke
1,817
Poena
225

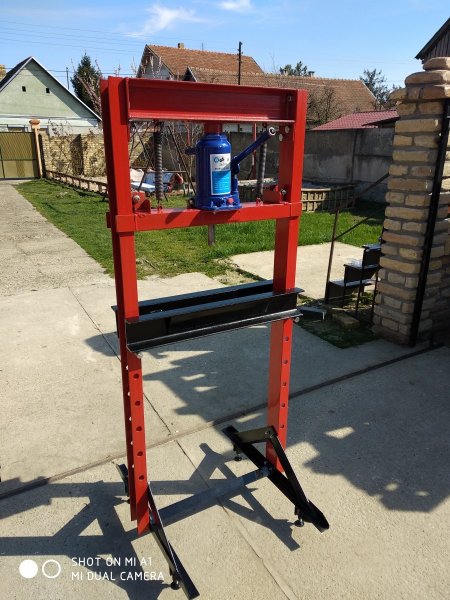

Jos nesto sto je neophodno u radionici je presa. Kretao sam od nicega i polako kupovao alat, pa sam pravio masine sta mi trebaju i sa njima sve brze i lakse pravio dalje sta mi je trebalo :)
Ima mnogo toga sto sam napravio ali za sad evo presa. Napravio sam vise komada, neke prodao ali najvecu i najtezu sam sebi ostavio, i mogu vam reci da je presa vrlo vazna u radionici...


Prilozi

  • IMG_20200317_132308.jpg
    295.8 KB · Pregleda: 101
  • IMG_20200317_132314.jpg
    219.6 KB · Pregleda: 95
  • IMG_20200317_132317.jpg
    201.4 KB · Pregleda: 93
  • IMG_20200317_132328.jpg
    283.7 KB · Pregleda: 91
  • IMG_20200317_132412.jpg
    240.5 KB · Pregleda: 98
  • IMG_20200317_132459.jpg
    276.1 KB · Pregleda: 159

CountMike

Old but gold
Učlanjen(a)
01.07.2012
Poruke
9,250
Poena
765
Moja oprema
CPU & Cooler
Ryzen 7 5800x Arctic Liquid Freezer II 360
Matična ploča
Asus Prime x470 Pro
RAM
Kingston 3600
GPU
Gigabyte, AMD Rx 6600
Storage
Samsung 970 Evo Plus, 500GB. Samsung 960 Evo 250GB, SPcc 240GB SSD. Kingston 120GB SSD, Cruical P1 1TB, WD Blue 2TB HDD.
Zvuk
On board Realtek 1220
PSU
660W
Pristup internetu
  1. Mobilni internet
Videću ako sesetim da slikam sutra.Pre nekolikogodina sam kupio (ustvari menjao za Fiću) mini strug sa glodalicom. Jako dobro dođe.


unique93

Slavan
Učlanjen(a)
27.01.2010
Poruke
1,633
Poena
245
Super je sve ovo... :)
Jel si probao cnc masinu da napravis? :)

OP
OP
NemanjaDk93

NemanjaDk93

Tool Maker
Učlanjen(a)
11.10.2011
Poruke
1,817
Poena
225
Nisam... Sad bi voleo strug i glodalo da imam...Ali finansije bas ne daju :) Zamisli :)


miksan

Cenjen
Učlanjen(a)
25.12.2011
Poruke
670
Poena
180
Moja oprema
Laptop
/
Tablet
/
Dobra je presa pogotovo za montiranje semeringa i savijanje metala.Nekoliko puta je bas bilo mucenje sa semerinzima.

OP
OP
NemanjaDk93

NemanjaDk93

Tool Maker
Učlanjen(a)
11.10.2011
Poruke
1,817
Poena
225
Da da. Dizalica je 20t tako da je podosta jaka. Ja sam sa njom savijao flahove 20mm bez ikakvih problema. Takodje sam lezajeve na autu menjao, bukvalno ih ne oseti. Mada sam ih prestao praviti jer ih ima mnogo na oglasima, ima kineskih za 120e ili 140e. bukvalno me materijal za nju izadje 100e tako da je moja zarada mozda 15 20e :) ne isplati mi se uopste jer je tesko nasim ljudima dokazati da su kinezi sa razlogom jeftini :)


miksan

Cenjen
Učlanjen(a)
25.12.2011
Poruke
670
Poena
180
Moja oprema
Laptop
/
Tablet
/
Ako budem pravio a sumnjam, bice elektro motor i hidro pumpa.
