Sleeve sata kablova

[Uros Novakovic]

Poceo je upgrade konfiguracije iz potpisa i nakon Hyper-a doslo je red na napajanje. Kako bih se obezbijedio i za neku sledecu konfu a i za blagi OC koji planiram, odlucio sam se za ovo:





E sad, kad vec pravim festu :banana::banana: rasklapam sve zivo, odlucio sam i da odradim kvalitetan sleeve, sredim malo kuciste i dovedem ga u red. Kako mrzim polovichne poslove i ne bih da ostavljam nesto nedovrseno zanima me sledece:


Ko je sve od vas sleeve-ovao sata napojni kabl koji izgleda ovako:



Treba mi neki tip, sta? kako? cime?

Da li se prilikom vadjenja kablova iz ovih lezista, ove plastike lome ili se mogu sastaviti nazad nakon sleeve-a? Takodje me zanima da li je potrebno nabavljati nove "stipaljke" za zice na kraju kabla (mislim na ovo ili ne?

Dakle, ovo mi je jedina nejasnoca.

Pricajte 🙂



[jbl]

Lepo napajanje 😉

Taj konektor ima poklopac, probaj da ga skines rukom ili malim srafcigerom jer ide na klik, ne bi smelo nista da se slomi i naravno poklopac moze da se vrati nazad bez problema i koristi konektor dalje, nema potrebe da kupujes novi 😉



[Uros Novakovic]

Hm... probao jednom nece, malo jache drugi put iskochilo 🙂 Taman sam provalio zl****ve za poklopac kad prochitah ovo 🙂

Saaad mi je malo jasnije.

Medjutim, ovi kablici tj. zuti, crni, crveni, crni, rozi se ne mogu sleeve-ovati klasichnim sleeve-om vec necim drugim?



[jbl]

Zasto nebi mogli? 🙂 Iseces sleeve na potrebnu duzinu i stavis heatshrinkove na krajeve, posle vratis konektor i to nema gde da bezi 🙂 Za te zice isto ide 3mm sleeve kao i za 24pin i ostale..



[Uros Novakovic]

Hm, kako da to "uheftam" ponovo u ovaj plasticni dzek ? Vjerovatno mi trebaju neke krimperice...Koliko sam primijetio, mora se pritisnuti necim kako bi one "skoljkice" zarezale izolaziju i dotakle zicu i tako prenijele napon. Ako se na tu izolaciju doda i sleeve .... ?



[jbl]

Ne ides sleeveom preko toga nego do toga 🙂



[Uros Novakovic]

Aaa...to je to. Dobro.

Ovaj zavrsetak pod 90 bi mi pasovao idealno



[fox_87]

skines gornju kapicu i izvuces zice iz "ceslja" ,samo zapisi redosled ,ne zelis nikako da zamenis 12 sa 5v i nule. zice su ogoljene tj. kad je gurnes u konektor i metalni cesalj useku izolaciju i naprave potreban kontakt,pazljivo sa plastikom,ja sam jedan jezicak slucajno tako polomio



[Uros Novakovic]

Znam to, sto se kablova iz napajanja tice, pa ih ovih za diskove, mislio sam da radim zicu po zicu svakako da ne sredim stvar :0 Nasao sam u kutiji nekog starog sata, kao igla tanku a vrlo jaku pincetu i mislim da ce savrseno odraditi posao sto se tice vadjenja zicica iz konektora.

Evo uradih za probu neki vent i sata kabl koje ne koristim:

Pogresno sam shrink na jednom kraja SATA stavio pa nije na dzeku vec do njega al ***. bice bolje.



[jbl]

Za prvi put Urose ovo je odlicno 🙂 Trudi se da ti kabel uvek bude sto zategnutiji jer se tako skupi i postaje manje providan 😉 Sve u svemu odlicno! 😉



[Uros Novakovic]

Pa i jesam se trudio...jednu stranu odradim i zategnem ga koliko moze. Medjutim, nemirni i mokri dlanovi i prsti i ***. vrati se za 1mm i nije to to.

Jos cu da probam ovih dana, taman dok mi ne stigne sve sa mdpc-a pa onda u akciju 🙂



[jbl]

😉

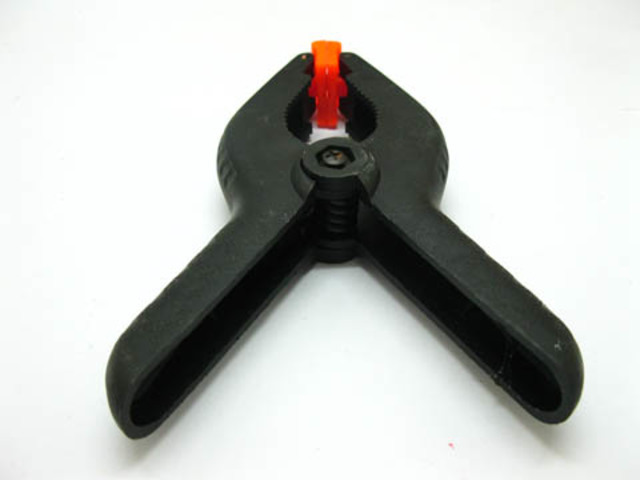

Neznam jel ima ovo da se kupi kod nas, ja njih koristim kao pomoc 🙂



[mirza82]

Urose, dobro si odradio za prvi put, ucis se polako, samo da su fotke malo bolje 😉

@JBL
Ima nesto slicno tim kljestima, to su kabli za akumulator, oni prespojni, oni imaju takve kljeste, mozda mogu da vrse posao 😀



[jbl]

Hhe pa lice na te al mislim da su te malo grube/ostre za kabel.. 😛



[mirza82]

Nisu grube ili ostre, jer je kinesko sra..e, imam kuci pa cu bas da pogledam 😀



[Uros Novakovic]

Urose, dobro si odradio za prvi put, ucis se polako, samo da su fotke malo bolje 🙂

Ma telefonom slikano na brzinu, kad budem radio napajanje sa ostatkom kablova, slikacu aparatom



[Uros Novakovic]

Da ne otvaram novu temu,

koliko diskova bih smio da postavim na jednom SATA power kablu?

Dakle, kao sto je jbl postavio sliku u 6. postu,posto imam jednu ideju:

Imacu 4 diska u kompu.
Prvi po redu ce biti sistemski, ostala 3 ispod njega.
Razmisljao sam da u sleeve-ovani kabl sa jednim dzekom na vrhu (koji ce biti ukljucen u sistemski disk) polozim preko ostala tri SATA dzeka (prazna u konektovana u diskove), namjestim da budu blago zategnuti tj. pravi i usijecem ih u ta tri dzeka. Time bih dobio 1 jednostavan kabl koji napaja sve diskove, i pojednostavljena bi bila demontaza ili zamjena diskova.

Napajanje je Seasonic 660KM uz koje sam dobio dva kabla sa po 3 medjusobno vrlo udaljena dzeka.

U pitanju su diskovi iz potpisa + Samsung F3 od 500GB.



[maximus]

Da ne otvaram novu temu,

koliko diskova bih smio da postavim na jednom SATA power kablu?

Dakle, kao sto je jbl postavio sliku u 6. postu,posto imam jednu ideju:

Imacu 4 diska u kompu.
Prvi po redu ce biti sistemski, ostala 3 ispod njega.
Razmisljao sam da u sleeve-ovani kabl sa jednim dzekom na vrhu (koji ce biti ukljucen u sistemski disk) polozim preko ostala tri SATA dzeka (prazna u konektovana u diskove), namjestim da budu blago zategnuti tj. pravi i usijecem ih u ta tri dzeka. Time bih dobio 1 jednostavan kabl koji napaja sve diskove, i pojednostavljena bi bila demontaza ili zamjena diskova.

Napajanje je Seasonic 660KM uz koje sam dobio dva kabla sa po 3 medjusobno vrlo udaljena dzeka.

U pitanju su diskovi iz potpisa + Samsung F3 od 500GB.

koliko imaš priključka na kablu toliko možeš priključiti disca slobodno...pogotovo uz to na Seasonic 660KM napajanje ma to je zverka od napajanja



[jbl]

Stavi slobodno sva 4 na jednu granu



[Uros Novakovic]

koliko imaš priključka na kablu toliko možeš priključiti disca slobodno...pogotovo uz to na Seasonic 660KM napajanje ma to je zverka od napajanja

Imam trenutno 3 prikljucka, mislio sam da dodam jos jedan....



[Uros Novakovic]

SATA sam skapirao kako ide:

Moram shrink kraci stavljati jedino.

A evo kako je prosao prvi pokusaj sleeve-a molex-a :wall::wall:

Heatshrink ne umijem da izrezem kako treba pa to ti je.



[mirza82]

Dobro je, jeste zeznuto al ti ipak ide od ruke, nastavi.



[maximus]

Imam trenutno 3 prikljucka, mislio sam da dodam jos jedan....

uradi to slobodno,nemoj se misliti jako je to napajanje,držat će 4 diska sigurno ta jedna grana,ja se nebi brinuo

druže moj ako ti je ovo prvi put budi prezadovoljan kako ti ide,super poso,praksa će da učini svoje



[Uros Novakovic]

Hvala na podrsci 🙂

Danas sam dva sata radio oko ovog floppy napajanja, popizdio sam nacisto. Te izrezem kratak sleeve, te lose postavljen shrink pa ne hvata i onda mi klizi niz kabl, te prevelik shrink isjecem.... itd. itd.

Definitivno ovako tanke kablove sa malim dzekom, ne treba posebno sleeve-ovati vec sve zajedno.

Mislio sam napajanje i grafiku svaki kabl posebno a sve ostalo (ventovi, front panel itd....) zajedno? Jel se tako radi obicno?



[maximus]

Hvala na podrsci 🙂

Danas sam dva sata radio oko ovog floppy napajanja, popizdio sam nacisto. Te izrezem kratak sleeve, te lose postavljen shrink pa ne hvata i onda mi klizi niz kabl, te prevelik shrink isjecem.... itd. itd.

Definitivno ovako tanke kablove sa malim dzekom, ne treba posebno sleeve-ovati vec sve zajedno.

Mislio sam napajanje i grafiku svaki kabl posebno a sve ostalo (ventovi, front panel itd....) zajedno? Jel se tako radi obicno?

koliko sam upućen i video,sve se posebno slejvuje ako grešim neka me neko ispravi



[Uros Novakovic]

Meni su svi ti front kablovi vec i tankoj zalijepljenoj izolaciji i mislim da bi bio veliki problem da to skinem i sleeve-ujem ovim sto imam.

To su ukupno 3 kabla sa po 3-4 one tanke zice (LED za hdd,LED za pwr, reset,power ON,prednji usb,prednji audio panel i fw).
Sva tri kabla su malo uza nego recimo sata data kabl i pretpostavljam da bi trebalo lijepo da ispadne.



[jbl]

A jel koristis to floppy napajanje za nesto Urose ili? ja bi to odsekao .. 🙂 Ovaj klasicni molex ti je ispao super, front kablove mozes sve u jedan, ja sam to ovako resio



[Uros Novakovic]

Ne koristim ga uopste, doslo uz napajanje (!?) pa reko da vjezbam malo.

Ma 'dje bre molex dobro ispao 😛 ono je treci sleeve maltene,prva dva si mogao da setas sve po zicama 🙂.

Upravo sam na to i mislio, bas kao na slici da napravim. Lako je za sleeve i ne petlja mi se oko skidanja te izolacije.



[fox_87]

kako si skinuo konektor sa data sata kabla? to nikad nisam pokusao



[Uros Novakovic]

Ne skida se nista....Navuces sleeve preko kabla, i zatim shrink koji bi trebalo da obuhvata polovinu konektora i malo ispod njega i to je sve.
